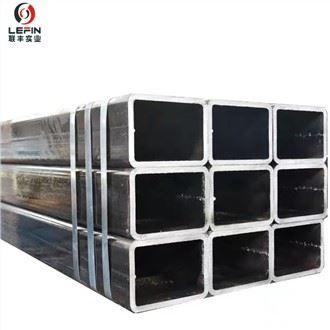

Mahsulot: EN 10219 Strukturaviy ichi bo'sh qism

Standart:UZ 10219-1/ EN 10219-2: 2006 Qotishtirilmagan va nozik taneli po'latlarning sovuq shakllangan payvandlangan konstruktiv ichi bo'sh qismlari.

Kalit so'zlar:Dumaloq ichi bo'sh qism (CHS), kvadrat ichi bo'sh qism (SHS), to'rtburchaklar ichi bo'sh qism (RHS)

O'lchamlari:

Element	Turi	Tashqi diametri (mm)	Devor qalinligi (mm)
CHS	ERW	21.3 — 609.6	1.5 — 20.0
	Issiq kengaytirilgan	245 — 820	5.0 — 18.0
	SSAW/SAWH	219.1 — 2850	6.0 — 25.4
	LSAW/SAWL	406.4 — 1422	6.0 — 60.0
SHS	/	2020 — 12001200	1.5 — 60.0
RHS	/	2040 — 10001500	1.5 — 60.0

Tegirmon sinovi sertifikati:EN 10204:2004 3.1

Yuzaki ishlov berish:Yalang'och ishlov berish, Yog 'qoplama, Lak qoplamasi, Rangli bo'yash, Epoksi qoplama, Qum portlatish, Galvanizatsiya

Davolashni tugatadi:Oddiy uchlari, qiyshiq uchlari, yivli uchlari

Yuk tashish:Konteynerni jo'natish, quyma kemalarni jo'natish.

Kimyoviy tarkibi va mexanik xususiyatlari:

Kimyoviy tarkibi —— Mahsulot qalinligi uchun quyma tahlili 40 mm dan kam yoki unga teng

Chelik darajasi	turi deoksidlanish	Tasniflash	massa bo'yicha foiz, maksimal
Chelik darajasi	turi deoksidlanish	Tasniflash	C	Si	Mn	P	S	N	Maks. Uglerod Ekvivalent qiymat (CEV)
S235JRH	FF	BS	0.17	--	1.40	0.040	0.040	0.009	0.35
S275J0H	FF	QS	0.20	--	1.50	0.035	0.035	0.009	0.40
S275J2H	FF	QS	0.20	--	1.50	0.030	0.030	--	0.40
S355J0H	FF	QS	0.22	0.55	1.60	0.035	0.035	0.009	0.45
S355J2H	FF	QS	0.22	0.55	1.60	0.030	0.030	--	0.45
S355K2H	FF	QS	0.22	0.55	1.60	0.030	0.030	--	0.45

FF: Mavjud azotni bog'lash uchun etarli miqdorda azot bog'lovchi elementlarni o'z ichiga olgan to'liq o'ldirilgan po'lat (masalan, min. {0}}.020 foiz umumiy Al yoki 0,015 foiz eruvchan Al).
Kimyoviy tarkibda minimal Al/N nisbati 2:1 boʻlgan 0.020 foizdan iborat minimal Al miqdori yoki boshqa B-bogʻlovchi elementlar yetarli boʻlsa, azotning maksimal qiymati qoʻllanilmaydi. N-bog'lovchi elementlar Tekshirish hujjatida qayd etilishi kerak.
BS: Asosiy po'lat; QS: Sifatli po'lat

Kimyoviy tarkibi —— Mahsulot qalinligi uchun quyma tahlili 40 mm dan kam yoki unga teng, xom ashyo holati N

Chelik darajasi	turi deoksidlanish	Tasniflash	massa bo'yicha foiz
Chelik darajasi	turi deoksidlanish	Tasniflash	C maks.	Si maks.	Mn	P maks.	S maks.	Nb maks.	V maks.	Jami min.	Ti maks.	Cr maks.	Ni maks.	Mo maks.	Cu maks.	N maks.	Maks. Uglerod Ekvivalent qiymat (CEV)
S275NH	GF	QS	0.20	0.40	0.50-1.40	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.30	0.10	0.35	0.015	0.40
S275NLH	GF	QS	0.20	0.40	0.50-1.40	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.30	0.10	0.35	0.015	0.40
S355NH	GF	QS	0.20	0.50	0.90-1.65	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.50	0.10	0.35	0.015	0.43
S355NLH	GF	QS	0.18	0.50	0.90-1.65	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.50	0.10	0.35	0.015	0.43
S460NH	GF	SS	0.20	0.60	1.00-1.70	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.80	0.10	0.70	0.025	0.53
S460NLH	GF	SS	0.20	0.60	1.00-1.70	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.80	0.10	0.70	0.025	0.53

GF: Mavjud azotni bog'lash uchun etarli miqdorda azot bog'lovchi elementlarni o'z ichiga olgan va nozik taneli tuzilishga ega bo'lgan to'liq o'ldirilgan po'lat.
Agar etarli N-bog'lovchi elementlar mavjud bo'lsa, minimal umumiy Al tarkibi qo'llanilmaydi.
Agar mis miqdori 0.30 foizdan katta bo'lsa, nikel miqdori mis tarkibining kamida yarmini tashkil qilishi kerak.
QS: Sifatli po'lat; SS: Maxsus po'lat

Kimyoviy tarkibi —— Mahsulot qalinligi uchun quyma tahlili 40 mm dan kam yoki unga teng, xom ashyo holati M

Chelik darajasi	turi deoksidlanish	Tasniflash	massa bo'yicha foiz
Chelik darajasi	turi deoksidlanish	Tasniflash	C maks.	Si maks.	Mn maks.	P maks.	S maks.	Nb maks.	V maks.	Jami min.	Ti maks.	Ni maks.	Mo maks.	N maks.	Maks. Uglerod Ekvivalent qiymat (CEV)
S275MH	GF	SS	0.13	0.50	1.50	0.035	0.030	0.050	0.080	0.020	0.050	0.30	0.20	0.020	0.34
S275MLH	GF	SS	0.13	0.50	1.50	0.030	0.025	0.050	0.080	0.020	0.050	0.30	0.20	0.020	0.34
S355MH	GF	SS	0.14	0.50	1.50	0.035	0.030	0.050	0.100	0.020	0.050	0.30	0.20	0.020	0.39
S355MLH	GF	SS	0.14	0.50	1.50	0.030	0.025	0.050	0.100	0.020	0.050	0.30	0.20	0.020	0.39
S420MH	GF	SS	0.16	0.50	1.70	0.035	0.030	0.050	0.120	0.020	0.050	0.30	0.20	0.020	0.43
S420MLH	GF	SS	0.16	0.50	1.70	0.030	0.025	0.050	0.120	0.020	0.050	0.30	0.20	0.020	0.43
S460MH	GF	SS	0.16	0.60	1.70	0.035	0.030	0.050	0.120	0.020	0.050	0.30	0.20	0.025	0.46
S460MLH	GF	SS	0.16	0.60	1.70	0.030	0.025	0.050	0.120	0.020	0.050	0.30	0.20	0.025	0.46

GF: Mavjud azotni bog'lash uchun etarli miqdorda azot bog'lovchi elementlarni o'z ichiga olgan va nozik taneli tuzilishga ega bo'lgan to'liq o'ldirilgan po'lat.
Agar etarli N-bog'lovchi elementlar mavjud bo'lsa, minimal umumiy Al tarkibi qo'llanilmaydi.
Cr, Cu va Mo ning umumiy yig'indisi 0,60 foizdan yuqori bo'lmasligi kerak.
SS: Maxsus po'lat

Qalinligi 40 mm dan kam yoki teng bo'lgan qotishma bo'lmagan po'latdan yasalgan ichi bo'sh qismlarning mexanik xususiyatlari

Chelik darajasi	ReH - Minimal oqish quvvati (MPa)		Rm - tortishish kuchi (MPa)		A - min. sinish bo'yicha cho'zilish (foiz) uzunlik.,	KV - minimal zarba energiyasi (J)
	Belgilangan qalinligi mm		Belgilangan qalinligi mm		Belgilangan qalinligi mm	sinov haroratida
	16 dan kichik yoki teng	>16 40 dan kichik yoki teng	<>	3 dan katta yoki teng 40 dan kichik yoki teng	40 dan kam yoki teng	-20daraja	0daraja	20daraja
S235JRH	235	225	360-510	360-510	24 (b)	--	--	--
S275J0H	275	265	430-580	410-560	20 (c)	--	27	27
S275J2H	275	265	430-580	410-560	20 (c)	27	--	--
S355J0H	355	345	510-680	470-630	20 (c)	--	27	27
S355J2H	355	345	510-680	470-630	20 (c)	27	--	--
S355K2H	355	345	510-680	470-630	20 (c)	40	--	--

(b) qalinligi > 3 mm va D/T < 15 (yumaloq) va (B plyus H)/2T < 12,5 (kvadrat va to'rtburchak) kesim o'lchamlari uchun minimal cho'zilish 2 ga kamayadi. Qalinligi < 3 mm uchun minimal qiymat cho'zilish uchun 17 foizni tashkil qiladi.
(c) D/T < 15 (dumaloq) va (B plyus H)/2T < 12,5 (kvadrat va to'rtburchak) kesim o'lchamlari uchun minimal cho'zilish 2 ga kamayadi.

Qalinligi 40 mm dan kam yoki teng bo'lgan ichi bo'sh qismlarning mexanik xususiyatlari - xom ashyo holati N

Chelik darajasi	ReH - Minimal oqish quvvati (MPa)		Rm - kuchlanish kuchi (MPa)	A - min. sinish bo'yicha cho'zilish (foiz) uzunlik.,	KV - minimal zarba energiyasi (J)
	Belgilangan qalinligi mm		Belgilangan qalinligi mm	Belgilangan qalinligi mm	sinov haroratida
	16 dan kichik yoki teng	>16 40 dan kichik yoki teng	40 dan kam yoki teng	40 dan kam yoki teng	-50daraja	-20daraja
S275NH	275	265	370-510	24	--	40
S275NLH	275	265	370-510	24	27	--
S355NH	355	345	470-630	22	--	40
S355NLH	355	345	470-630	22	27	--
S460NH	460	440	540-720	17	--	40
S460NLH	460	440	540-720	17	27	--

D/T < 15 (dumaloq) va (B plyus H)/2T < 12,5 (kvadrat va to'rtburchak) kesim o'lchamlari uchun minimal cho'zilish 2 ga kamayadi.

Qalinligi 40 mm dan kam yoki teng bo'lgan ichi bo'sh qismlarning mexanik xususiyatlari - xom ashyo holati M

Chelik darajasi	ReH - Minimal oqish quvvati (MPa)		Rm - tortishish kuchi (MPa)	A - min. sinish bo'yicha cho'zilish (foiz) uzunlik.,	KV - minimal zarba energiyasi (J)
	Belgilangan qalinligi mm		Belgilangan qalinligi mm	Belgilangan qalinligi mm	sinov haroratida
	16 dan kichik yoki teng	>16 40 dan kichik yoki teng	40 dan kam yoki teng	40 dan kam yoki teng	-50daraja	-20daraja
S275MH	275	265	360-510	24	--	40
S275MLH	275	265	360-510	24	27	--
S355MH	355	345	450-610	22	--	40
S355MLH	355	345	450-610	22	27	--
S420MH	420	400	500-660	19	--	40
S420MLH	420	400	500-660	19	27	--
S460MH	460	440	530-720	17	--	40
S460MLH	460	440	530-720	17	27	--

D/T < 15 (dumaloq) va (B plyus H)/2T < 12,5 (kvadrat va to'rtburchak) kesim o'lchamlari uchun minimal cho'zilish 2 ga kamayadi.

Tolerantliklar:

Xarakterli	Dumaloq ichi bo'sh qismlar	Kvadrat va to'rtburchaklar ichi bo'sh qismlar
Tashqi o'lchamlar (D, B va H)	± 1 foiz, minimal ± 0,5 mm va maksimal ± 10 mm	Yon uzunligi mm	Tolerantlik
		H, B < 100	± 1 foiz, minimal ± 0,5 mm
		100 H dan kichik yoki teng, B 200 dan kichik yoki teng	± 0,8 foiz
		H, B > 200	± 0,6 foiz
Qalinligi (T)	D uchun 406,4 mm dan kam yoki teng:	T 5 mm ± 10 foizdan kam yoki unga teng
	T 5 mm ± 10 foizdan kam yoki unga teng	T > 5 mm ± 0,5 mm
	T > 5 mm ± 0,5 mm
	D > 406,4 mm uchun:
	Maksimal ± 2 mm bo'lgan ± 10 foiz
Dumaloqlikdan tashqari (O)	Diametrli ichi bo'sh qismlar uchun 2 foiz qalinligi nisbati 100 dan oshmaydi	/
Qavariqlik/qavariqlik	/	Maks. {0}}.8 foiz, kamida 0,5 mm
Yonning kvadratligi	/	90 daraja ± 1 daraja
Twist	/	2 mm ortiqcha 0,5 mm/m uzunlik
To'g'rilik	0. umumiy uzunlikning 20 foizi va har qanday 1 m uzunlikda 3 mm	0. umumiy uzunlikning 15 foizi va har qanday 1 m uzunlikda 3 mm
Uzunlik birligi uchun massa	Individual yetkazib berish uzunligi bo'yicha ± 6 foiz
Tashqi burchak profillari (T=qalinligi) Yonlar burchak yoylariga teginish kerak emas.	/	T 6 mm dan kam yoki unga teng	1.6T - 2.4T
		6mm < T 10 mm dan kam yoki unga teng	2.0T - 3.0T
		T > 10 mm	2.4T - 3.6T

Suv ostida payvandlangan bo'shliq bo'laklar uchun ichki va tashqi payvand chokining balandligi bo'yicha bardoshlik

Qalinligi, T	Payvandlangan boncukning maksimal balandligi
T 14,2 mm dan kam yoki unga teng	3,5 mm
T > 14,2 mm	4,8 mm

To'rtburchak/kvadrat bo'shliq bo'laklarni hisoblash uchun tashqi burchak radiusi:

Qalinligi, T	Tashqi burchak radiusi R (mm)
T 6 mm dan kam yoki unga teng	2.0 T
6 mm < T 10 mm dan kam yoki unga teng	2.5 T
T > 10 mm	3.0 T

To'rtburchak/kvadrat bo'shliq bo'laklarni hisoblash uchun ichki burchak radiusi:

Qalinligi, T	Ichki burchak radiusi R (mm)
T 6 mm dan kam yoki unga teng	1.0 T
6 mm < T 10 mm dan kam yoki unga teng	1.5 T
T > 10 mm	2.0 T
