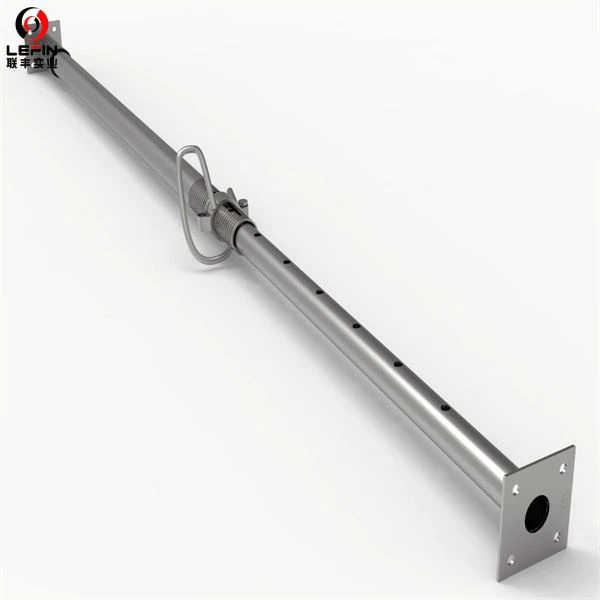

EN1065 Sozlanishi rekvizitlar

DIN EN1065 sozlanishi rekvizitlar uchun asosan EN 10025 ga mos keladigan va sovuq ishlov berish orqali o'zgartirilgan po'lat quvurlardan foydalanish mumkin

• o'zgartirilgan oqish quvvati EN 10025 da berilgan oquvchanlik quvvatlaridan biriga mos keladi yoki

• ushbu qiymatlarni kafolatlash uchun ishlatiladigan jarayon ko'rsatilishi mumkin.

• o'zgartirilgan po'latning cho'zilishi 18 foizdan kam emas

• oqish quvvati 315N/mm ni tashkil qiladi2yoki 395N/mm2va

QAYD: Sovuq ishlov berish strukturaviy xususiyatlarni deformatsiyaning qattiqlashishi orqali o'zgartiradi.

2. Sozlanishi tirgakning qalinligi

B, C, D va E sinflari uchun ishlatiladigan har qanday quvurning nominal devor qalinligi kamida 2,6 mm bo'lishi kerak.

A sinfidagi rekvizitlar uchun minimal devor qalinligi toleranslarni hisobga olgan holda 2,3 mm dan kam bo'lmasligi kerak.

Baholash uchun teshiklarni yaratish usuli chizmalarda ko'rsatilishi kerak.

QAYD: Teshiklarni shakllantirishning afzal usuli burg'ulashdir (qarang9.2.4.1).

Ulanishning qattiqligini oshirish uchun so'nggi plastinkaga qo'shni va payvandlangan trubaning diametrini mahalliy ravishda kengaytirish yoki qo'shimcha kattaroq diametrli trubkani qo'shish va ulanishning qattiqligini oshirish uchun so'nggi plastinkaga payvand qilishga ruxsat beriladi (qarang.shuningdek9.2.3.1).

3. PAYVANDARISH

Payvandlash EN 729-2 ga muvofiq amalga oshirilishi kerak.

Metall yoy jarayoni bilan ishlab chiqarilgan barcha paychalarining payvandlari kamida 2,5 mm tomoq qalinligiga ega bo'lishi kerak.

Qaerda muqobil vositalarpayvandlash qo'llaniladi (masalan, ishqalanish yoki proektsion payvandlash), natijada ulanish kerakmetall yoy jarayoni natijasida hosil bo'lgan payvand chok kuchiga teng yoki undan ko'p quvvatga ega.

4.PIN-kod

Nominal pin diametri DP 13 mm dan kam bo'lmasligi kerak.

5. Tayanchni nozik sozlash moslamasi bilan sozlash, shuningdek, tirgak o'qi va tekis devor orasidagi masofa faqat 100 mm bo'lganda ham mumkin bo'ladi.

6.Oxirgi plitalar

6.1 So'nggi plitalar kvadrat (SQ) yoki identifikatsiya qilish uchun 4-rasmga muvofiq shaklga ega (SH) bo'lishi kerak.

Oxirgi plitalar ulanish uchun kamida ikkita teshikka ega bo'lishi kerak.

Agar so'nggi plitalarda markaziy teshik (1-rasmga qarang) kerak bo'lsa, u kamida 28 mm diametrga ega bo'lishi kerak.

6.2 Oddiy so'nggi plitalar minimal oqish quvvati 235 N/mm 2 bo'lgan materialdan tayyorlanishi va minimal qalinligi bo'lishi kerak:

A, B va D sinflari uchun rekvizitlar uchun 6 mm; C va E sinflari uchun rekvizitlar uchun 8 mm.
Profillangan so'nggi plitalar kamon qattiqligi va egilish qarshiligiga ega bo'lishi kerak, hech bo'lmaganda oddiy oxirgi plitalarga teng.

6.3 So'nggi plitalarga quyidagi doiralarni chizish mumkin bo'lishi kerak: A sinfidagi rekvizitlar uchun diametri 110 mm;
     B, C, D va E sinflari uchun 120 mm diametrli.
Aks holda keskin bo'lishi mumkin bo'lgan burchaklarda radius 5 mm dan kichik yoki teng bo'lishi kerak r 10 mm dan kam yoki teng.
